A csavarmenetes tekercsek szállítójaként megértem a jól megtervezett csavarmenetes tekercsek döntő szerepét az ipari alkalmazások széles körében. A csavarmenetes tekercsek kialakításának optimalizálása jelentősen növelheti teljesítményüket, megbízhatóságukat és általános értéküket. Ebben a blogban megosztok néhány kulcsfontosságú stratégiát és szempontot a csavarmenetes tekercsek kialakításának optimalizálásához.
A csavarmenetes tekercsek alapjainak megértése
Mielőtt belevágna az optimalizálási technikákba, elengedhetetlen, hogy alaposan ismerje a csavarmenetes tekercseket. A csavarmenetes tekercseket jellemzően mágnesszelepekben használják, amelyek elektromechanikus eszközök, amelyek szabályozzák a folyadékok vagy gázok áramlását. A tekercs mágneses mezőt hoz létre, amikor elektromos áram halad át rajta, ami viszont egy dugattyút mozgat a szelep nyitásához vagy zárásához.
A csavarmenetes tekercs kialakítása számos fontos paramétert befolyásol, mint például a mágneses térerősséget, a dugattyúra ható erőt, az elektromos ellenállást és a hőleadást. Ezek a paraméterek viszont befolyásolják a mágnesszelep teljesítményét és hatékonyságát.
Anyag kiválasztása
A csavarmenetes tekercsek tervezésének optimalizálásának egyik első lépése a megfelelő anyagok kiválasztása. Az anyagok megválasztása jelentős hatással lehet a tekercs teljesítményére, tartósságára és költségére.
- Vezető anyag: A csavarmenetes tekercsek leggyakoribb vezetőanyaga a réz. A réz kiváló elektromos vezetőképességgel rendelkezik, ami azt jelenti, hogy nagy mennyiségű áramot képes szállítani minimális ellenállással. Ez hatékonyabb tekercset eredményez, amely erősebb mágneses teret hoz létre. Ezenkívül a réz viszonylag olcsó és könnyen megmunkálható, így számos alkalmazásban népszerű választás.
- Szigetelő anyag: A tekercsben használt szigetelőanyag is döntő jelentőségű. Elektromos szigetelést kell biztosítania a rövidzárlatok elkerülése érdekében, miközben ellenáll az üzemi hőmérsékletnek és a környezeti feltételeknek. A gyakori szigetelőanyagok közé tartozik a zománc, a poliészter és az üvegszál. A zománc népszerű választás vékony és egyenletes bevonatának köszönhetően, amely lehetővé teszi a tekercs nagyobb tömörítési sűrűségét.
Tekercs geometria
A menetes tekercs geometriája, beleértve a fordulatok számát, a menetemelkedést és az átmérőt, közvetlen hatással van a teljesítményére.
- Fordulatok száma: A tekercs fordulatszámának növelése általában növeli a mágneses térerősséget. Ugyanakkor növeli az elektromos ellenállást is, ami nagyobb energiafogyasztáshoz és hőtermeléshez vezethet. Ezért fontos megtalálni az optimális fordulatszámot az alkalmazás speciális követelményei alapján.
- Hangmagasság: A csavarmenet tekercsének emelkedése a szomszédos menetek közötti távolságra vonatkozik. A kisebb osztás nagyobb tömítési sűrűséget tesz lehetővé, ami növelheti a mágneses térerősséget. Ez azonban megnehezíti a tekercs gyártását, és növelheti a rövidzárlatok kockázatát.
- Átmérő: A tekercs átmérője a mágneses térerősséget és az elektromos ellenállást egyaránt befolyásolja. A nagyobb átmérőjű tekercs általában kisebb ellenállással rendelkezik, de több helyet igényelhet. Az átmérő kiválasztását a rendelkezésre álló hely és a kívánt teljesítmény alapján kell megválasztani.
Tekercselési technikák
A menetes tekercs létrehozásához használt tekercselési technika szintén befolyásolhatja annak teljesítményét.
- Egyrétegű tekercselés: Az egyrétegű tekercselés a legegyszerűbb tekercselési technika, ahol a huzalt egyetlen rétegben tekerik fel a mag köré. Ez a technika könnyen gyártható, és viszonylag kis kapacitású tekercset eredményez. Előfordulhat azonban, hogy nem alkalmas olyan alkalmazásokhoz, amelyek nagy mágneses térerőt igényelnek.
- Többrétegű tekercselés: A többrétegű tekercselés során a huzalt több rétegben egymásra tekerjük. Ez a technika nagyobb fordulatszámot tesz lehetővé kisebb térben, ami erősebb mágneses mezőt eredményez. Ugyanakkor növeli a rétegek közötti kapacitást is, ami a tekercs teljesítményének csökkenéséhez vezethet magas frekvenciákon.
Hőkezelés
A hőtermelés gyakori probléma a csavarmenetes tekercseknél, különösen, ha nagy áramerősséggel működnek. A túlzott hő csökkentheti a tekercs teljesítményét, károsíthatja a szigetelőanyagot és lerövidítheti élettartamát. Ezért a hatékony hőkezelés elengedhetetlen a csavarmenetes tekercsek kialakításának optimalizálásához.
- Hőleadás: A hőkezelés egyik módja a tekercs hőelvezetésének javítása. Ez úgy érhető el, hogy a tekercs házaként nagy hővezető képességű anyagokat, például alumíniumot vagy rézt használnak. Ezen túlmenően, ha bordákat vagy más hőleadó szerkezeteket adnak a házhoz, megnőhet a felület és javítható a hőátadási sebesség.
- Hűtőrendszerek: Egyes alkalmazásokban aktív hűtőrendszerek, például ventilátorok vagy folyadékhűtés használatára lehet szükség a tekercs hőmérsékletének elfogadható tartományon belül tartásához. Ezek a rendszerek jelentősen javíthatják a tekercs teljesítményét és megbízhatóságát, különösen nagy teljesítményű alkalmazásokban.
Minőségellenőrzés
A csavarmenetes tekercsek minőségének biztosítása kulcsfontosságú az optimális teljesítményük szempontjából. A gyártási folyamat során minőség-ellenőrzési intézkedéseket kell végrehajtani az esetleges hibák észlelése és kijavítása érdekében.
- Ellenőrzés: A tekercsek rendszeres ellenőrzése a gyártási folyamat során segíthet azonosítani az olyan problémákat, mint a vezetékszakadás, rövidzárlat vagy nem megfelelő szigetelés. A szemrevételezés, az elektromos tesztelés és a szigetelési ellenállás vizsgálata gyakori módszerek a tekercsek minőségének biztosítására.
- Tesztelés: A tekercsek gyártása után valós körülmények között kell tesztelni őket teljesítményük ellenőrzése érdekében. Ez magában foglalhatja a mágneses térerősség, a dugattyúra ható erő és az elektromos ellenállás tesztelését. Minden olyan tekercset, amely nem felel meg a meghatározott követelményeknek, el kell utasítani vagy át kell dolgozni.
Alkalmazás – Speciális szempontok
A csavarmenetes tekercsek kialakítását is az adott alkalmazáshoz kell igazítani. A különböző alkalmazások eltérő követelményeket támasztanak a teljesítmény, a megbízhatóság és a környezeti feltételek tekintetében.
- Ipari alkalmazások: Ipari alkalmazásokban, például gyártóüzemekben vagy finomítókban, a csavarmenetes tekercseknek ellenállniuk kell a zord környezeti feltételeknek, beleértve a magas hőmérsékletet, páratartalmat és vibrációt. A folyamatos működés biztosításához magas szintű megbízhatósággal kell rendelkezniük.
- Autóipari alkalmazások: Az autóipari alkalmazásokban a tekercseknek kompaktnak, könnyűnek és energiatakarékosnak kell lenniük. Ezenkívül széles hőmérséklet-tartományban kell működniük, és ellenállniuk kell a jármű működésével járó vibrációknak és ütéseknek.
Kapcsolódó termékek

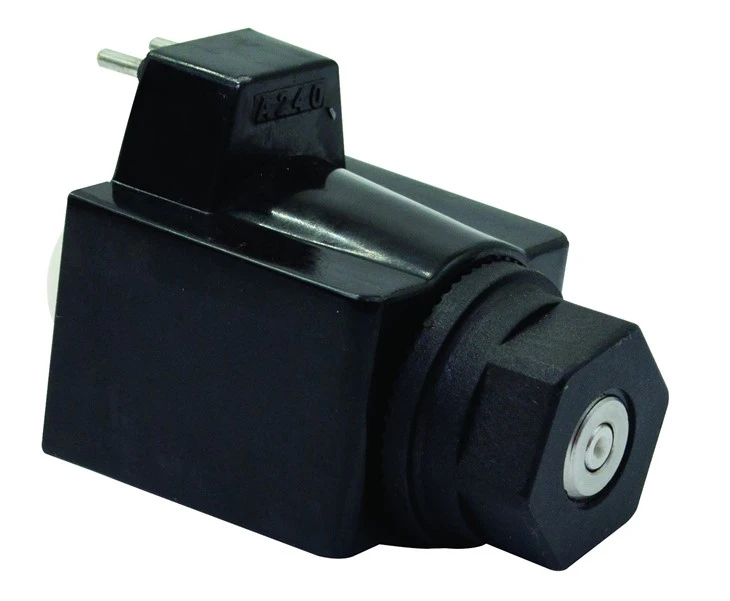

Ha különböző típusú csavarmenetes szelepekhez keres mágnesszelepeket, akkor néhány releváns terméket tudunk biztosítani. Például megnézheti aAC mágnesszelep Yuken csavarmenetes szelephez, aMágnesszelep szelephez, és aMágnesszelep Rexroth csavarmenetes irányszelephez. Ezeket a termékeket úgy tervezték, hogy összhangban működjenek a jól megtervezett csavarmenetes tekercsekkel az optimális teljesítmény érdekében.
Következtetés
A csavarmenetes tekercsek tervezésének optimalizálása összetett folyamat, amely számos tényező alapos mérlegelését igényli, beleértve az anyagválasztást, a tekercs geometriáját, a tekercselési technikákat, a hőkezelést és a minőségellenőrzést. Ezeket a stratégiákat követve és a tervezést az adott alkalmazáshoz igazítva biztosíthatjuk, hogy a csavarmenetes tekercsek a lehető legjobb teljesítményt, megbízhatóságot és értéket nyújtsák.
Ha felkeltette érdeklődését minőségi csavarmenetes tekercsek vásárlása, vagy kérdése van a tervezéssel és optimalizálással kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzési és tárgyalási egyeztetés céljából. Elkötelezettek vagyunk amellett, hogy a legjobb megoldásokat kínáljuk az Ön igényeinek.
