Az örvényáram-veszteség jelentős aggodalomra ad okot a csavaros mágnesszelepeknél, ami csökkent hatékonysághoz, fokozott hőtermeléshez és potenciális teljesítményromláshoz vezethet. Csavaros mágnesszelep-beszállítóként megértjük e veszteségek minimalizálásának fontosságát, hogy kiváló minőségű termékeket biztosíthassunk ügyfeleinknek. Ebben a blogban különféle módszereket fogunk megvizsgálni a csavaros mágnesszelepek örvényáram-veszteségének csökkentésére.
Az örvényáramok megértése csavaros mágnesszelepekben
Mielőtt belemerülnénk a redukciós módszerekbe, elengedhetetlen megérteni, hogy mik az örvényáramok, és hogyan keletkeznek a csavaros mágnesszelepekben. Amikor a mágneses mező megváltozik egy vezetőben, például egy csavaros mágnesszelep magjában, az örvényáramokként ismert keringő áramokat indukál. Ezek az áramok zárt hurokban áramlanak a vezetőben, és az elektromágneses indukció Faraday törvénye szabályozza őket.
A csavaros szolenoidban a tekercsen átfolyó áram által keltett váltakozó mágneses tér örvényáramot indukál a szolenoid magjában. Ezen örvényáramok nagysága arányos a mágneses tér változásának sebességével és a maganyag vezetőképességével. Az örvényáramok hő formájában történő teljesítménydisszipációt eredményeznek, amelyet örvényáram-veszteségnek neveznek. Ez a veszteség nemcsak a mágnesszelep általános hatékonyságát csökkenti, hanem hőterhelést is okozhat az alkatrészeken, ami idő előtti meghibásodáshoz vezethet.
A megfelelő maganyag kiválasztása
Az örvényáram-veszteség csökkentésének egyik leghatékonyabb módja a csavaros mágnesszelep maganyagának gondos kiválasztása. A különböző anyagok eltérő elektromos vezetőképességgel és mágneses tulajdonságokkal rendelkeznek, amelyek közvetlenül befolyásolják az örvényáramok nagyságát.
Alacsony vezetőképességű anyagok: Az alacsony elektromos vezetőképességű anyagok jelentősen csökkenthetik az örvényáram-veszteséget. Például ferromágneses anyagokat, például laminált vas- vagy ferritmagot gyakran használnak csavaros mágnesszelepekben. A laminált vasmagok vékony, egymástól szigetelt vaslemezekből állnak. A rétegelt rétegek közötti szigetelés megszakítja az örvényáramok vezető pályáit, csökkentve azok nagyságát. A ferrit magoknak viszont viszonylag alacsony az elektromos vezetőképessége és nagy a mágneses permeabilitása, így alkalmasak olyan nagyfrekvenciás alkalmazásokhoz, ahol az örvényáram-veszteségek nagyobbak.
Mágneses ötvözetek: Egyes mágneses ötvözeteket kifejezetten az örvényáram-veszteség minimalizálására terveztek. Ezek az ötvözetek gyakran alacsony vezetőképességgel és magas mágneses tulajdonságokkal rendelkeznek. Például a szilíciumacél a mágneses magok népszerű választása. A szilícium hozzáadása az acélhoz csökkenti az elektromos vezetőképességét, ezáltal csökkenti az örvényáram-veszteséget. Ezenkívül a szilícium acél jó mágneses telítési jellemzőkkel rendelkezik, ami azt jelenti, hogy képes kezelni a nagy mágneses mezőket anélkül, hogy jelentős teljesítménycsökkenést szenvedne.
Az alapterv optimalizálása
A mágnesszelep mag kialakítása szintén döntő szerepet játszik az örvényáram-veszteség csökkentésében. Íme néhány tervezési szempont:
Laminálási vastagság: A laminált magoknál a laminálás vastagsága fontos tényező. A vékonyabb rétegek kisebb örvényáram-hurkokat eredményeznek, és ezáltal kisebb örvényáram-veszteséget. A laminálások vékonyságának gyakorlati korlátai azonban vannak, mivel a rendkívül vékony rétegek gyártása nehézségekbe ütközhet, és a mechanikai szilárdságuk is csökkenhet. Meg kell találni az egyensúlyt az örvényáram-veszteség minimalizálása és a mag szerkezeti integritásának megőrzése között.
Magforma: A mágneses mag alakja befolyásolhatja a mágneses tér eloszlását, és ennek következtében az örvényáramokat. A jól megtervezett magforma egyenletesebb mágneses téreloszlást biztosít, csökkentve az örvényáramok nagyságát. Például egy sima és szabályos alakú mag általában jobb, mint az éles sarkokkal vagy egyenetlenségekkel rendelkező mag, mivel az éles sarkok helyi mágneses térkoncentrációt okozhatnak, ami nagyobb örvényáramokhoz vezethet.
Tekercstervezés és tekercselési technikák
A mágnestekercs kialakítása és tekercselése szintén hatással lehet az örvényáram-veszteségre.
Tekercs geometria: A tekercs geometriája, például a fordulatok száma, átmérője és hossza befolyásolhatja a mágneses tér eloszlását és a magban lévő örvényáramokat. A megfelelő fordulatszámú és jól optimalizált geometriájú tekercs egyenletesebb mágneses teret képes előállítani, csökkentve az örvényáram-veszteséget. Például a fordulatok számának növelése az áram állandó tartása mellett növelheti a mágneses térerősséget anélkül, hogy jelentősen növelné az örvényáramokat.
Tekercselési technikák: A tekercs feltekerésének módja is befolyásolhatja az örvényáram-veszteséget. Például, ha többrétegű tekercselési technikát használunk, megfelelő szigeteléssel a rétegek között, csökkenthető a kapacitív csatolás a tekercs menetei között. A kapacitív csatolás nagyfrekvenciás áramokhoz vezethet, amelyek hozzájárulnak az örvényáram-veszteséghez. Ezenkívül nem vezető vagy alacsony vezetőképességű szigetelőanyag használata a menetek között tovább csökkentheti magában a tekercsben indukált örvényáramot.
Frekvenciakezelés
Az örvényáram-veszteség másik fontos tényezője a mágnestekercsen átfolyó áram frekvenciája. A frekvencia növekedésével a mágneses tér változási sebessége is növekszik, ami nagyobb örvényáramokhoz vezet.
Működési frekvencia kiválasztása: A csavaros mágnesszelep tervezésekor fontos a megfelelő működési frekvencia kiválasztása az alkalmazási követelmények alapján. Ha lehetséges, a mágnesszelep alacsonyabb frekvencián történő működtetése jelentősen csökkentheti az örvényáram-veszteséget. Egyes alkalmazásokban, például nagy sebességű kapcsolási vagy nagyfrekvenciás vezérlőrendszerekben azonban magasabb működési frekvenciára lehet szükség. Ilyen esetekben az örvényáram-veszteség csökkentésének egyéb módszerei, mint például az alacsony vezetőképességű maganyagok vagy az optimalizált magkialakítás, még fontosabbá válnak.
Szűrés és vezérlés: A szűrők és vezérlőáramkörök használata segíthet a mágnesszelepen átfolyó áram frekvenciatartalmának kezelésében. Például egy aluláteresztő szűrővel eltávolíthatók a nagyfrekvenciás komponensek a bemeneti áramból, csökkentve a mágneses tér változásának sebességét, és ennek következtében az örvényáramokat.
Hűtési megoldások
Bár nem közvetlen módszer az örvényáram-képződés csökkentésére, a hatékony hűtési megoldások segíthetnek enyhíteni az örvényáram-veszteség hatásait. Az örvényáramok által termelt hő eltávolításával a mágnesszelep hőmérséklete elfogadható határok között tartható, megelőzve az alkatrészek hőkárosodását.
Természetes konvekció: Egyszerű természetes konvekciós hűtés használható kis teljesítményű csavaros mágnesszelepekhez. Ez azt jelenti, hogy elegendő szellőzést kell biztosítani a mágnesszelep körül, hogy a levegő szabadon áramolhasson, és elszállítsa a hőt. Hatékony lehet például, ha a mágnesszelepet szabadtéri környezetben szerelik fel, vagy bordákkal ellátott hűtőbordát használnak a hőelvezetési felület növelésére.
Kényszerített konvekció: Nagy teljesítményű alkalmazásokban kényszerkonvekciós hűtési módszerek, például ventilátorok vagy fúvók használhatók. Ezek a módszerek jelentősen növelhetik a hűtési hatékonyságot a levegő aktív mozgatásával a mágnesszelepen. Ezenkívül a folyékony hűtőrendszerek rendkívül nagy teljesítményű mágnesszelepekhez használhatók, ahol hűtőfolyadék kering a mágnesszelep körül a hő eltávolítására.
Következtetés
A csavaros mágnesszelepek örvényáram-veszteségének csökkentése sokrétű kihívás, amely megköveteli a maganyag kiválasztását, a mag kialakítását, a tekercstervezést, a frekvenciakezelést és a hűtési megoldásokat. Csavaros mágnesszelep-beszállítóként elkötelezettek vagyunk ezen stratégiák megvalósítása mellett, hogy ügyfeleink számára nagy hatékonyságot, megbízható teljesítményt és hosszú távú tartósságot kínáló mágnesszelepeket biztosítsunk.

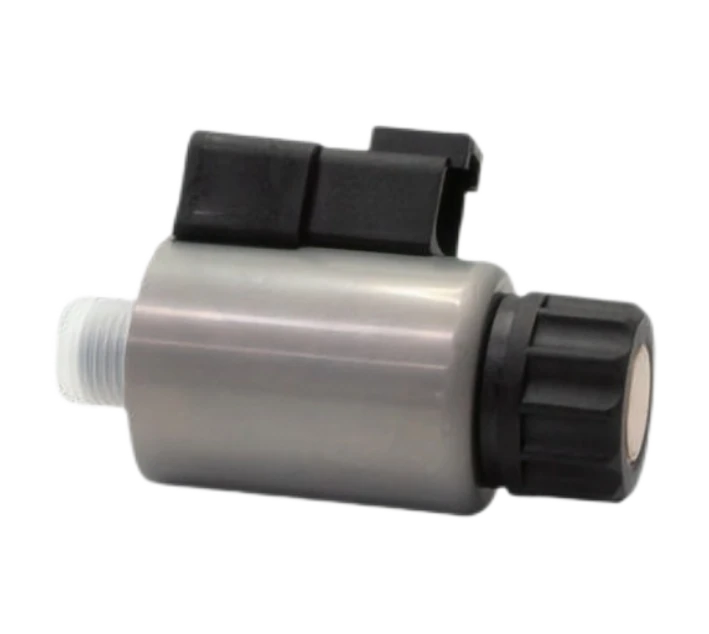

Ha érdekli a miMágnesszelep arányos csavarmenetes szelephez,Mágnesszelep az arányos csavarmenetes szelephezvagyArányos mágnesszelep szelephez, vagy bármilyen kérdése van a csavaros mágnesszelepek örvényáram-veszteségének csökkentésével kapcsolatban, kérjük, vegye fel velünk a kapcsolatot további megbeszélések és lehetséges beszerzések miatt. Szakértői csapatunk készen áll arra, hogy segítsen Önnek megtalálni a legjobb megoldást az Ön egyedi igényeinek megfelelően.
Hivatkozások
- Grover, FW (1946). Induktivitás számítások: munkaképletek és táblázatok. Dover Publications.
- Fitzgerald, AE, Kingsley, C. és Umans, SD (2003). Elektromos gépek. McGraw – Hill.
- Chapman, SJ (2012). Elektromos gépek alapjai. McGraw – Hill.
